풍력발전기의 피치(Pitch) 시스템이란?

풍력발전은 지속 가능한 에너지원으로, 세계적으로 매우 중요한 역할을 하고 있습니다. 그중에서도 풍력발전기의 성능과 효율성을 좌우하는 중요한 기술 중 하나가 '피치(Pitch) 시스템'입니다. 피치 시스템은 바람의 변화에 따라 풍력발전기의 날개 각도를 조절해 발전 효율을 극대화하고, 동시에 날개에 가해지는 과도한 하중을 방지하여 발전기의 안전을 도모하는 역할을 합니다. 이 글에서는 풍력발전기의 피치 시스템이 무엇인지, 그리고 그 종류와 작동 원리에 대해 자세히 알아보겠습니다.



1. 피치 시스템의 역할

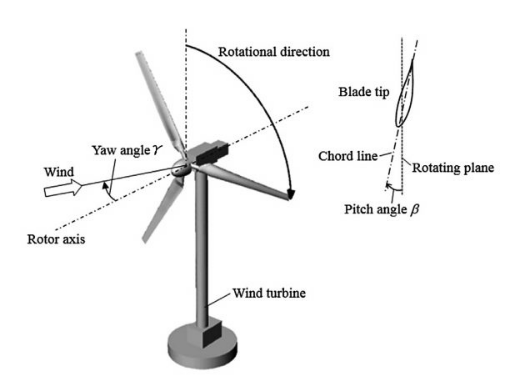

피치 시스템은 풍력발전기 날개의 회전 각도를 제어하는 장치로, 바람의 세기와 방향에 따라 날개의 각도를 조정합니다. 바람이 강해지면 날개의 각도를 줄여 회전 속도를 제어하고, 바람이 약할 때는 각도를 크게 하여 더 많은 바람을 받아들여 전기를 생산하게 합니다. 이를 통해 발전기 내부의 터빈을 안정적으로 운영할 수 있으며, 강풍이나 폭풍과 같은 상황에서는 발전기를 보호하는 데 중요한 역할을 합니다.

피치 시스템의 두 가지 주요 기능:

1. 발전 효율 극대화: 최적의 날개 각도를 유지함으로써 다양한 바람 조건에서 최대한의 전력을 생산할 수 있습니다.
2. 안전성 확보: 바람이 지나치게 강할 때는 날개 각도를 조절해 발전기에 가해지는 스트레스를 줄이고, 장비의 손상을 방지합니다

2. 피치 시스템의 종류

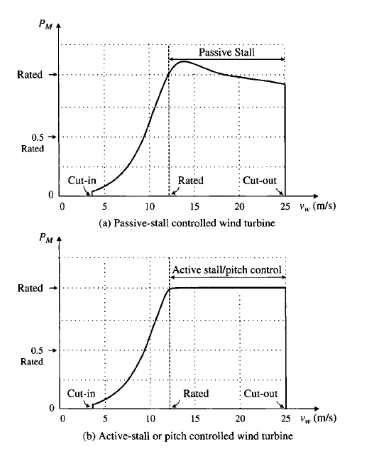

풍력발전기의 날개 각도를 조절하는 피치(Pitch) 시스템에는 Stall(스톨), Active(액티브) 피치, 그리고 Passive(패시브) 피치라는 세 가지 주요 개념이 있습니다. 이들 방식은 모두 바람의 세기와 날개 각도를 조정하는 데 목적을 두고 있지만, 작동 방식과 제어 전략에 따라 차이가 있습니다. 각 개념에 대해 자세히 알아보겠습니다.

1. Stall (스톨) 피치 시스템

Stall 피치는 피치 시스템을 사용하지 않는 방식으로, 날개의 디자인 자체로 바람의 속도가 너무 높아지면 날개가 자연적으로 공기 흐름을 저해하여 회전 속도가 감소하는 방식입니다. 즉, 날개가 일정한 각도로 고정된 상태에서 강한 바람이 불 때 공기 저항으로 인해 날개가 더 이상 빠르게 회전하지 않도록 설계된 것입니다.

스톨 피치 시스템의 특징:

• 단순성: 날개의 각도를 제어할 필요가 없기 때문에 시스템이 단순하고 유지보수가 적게 필요합니다.
• 자연적인 제어: 날개가 특정 각도에 도달하면 공기 흐름을 방해하여 자연적으로 속도가 줄어듭니다.
• 비용 효율성: 제어 시스템이 없기 때문에 비용이 저렴합니다.

단점:

• 제어 불가: 날개 각도를 조절할 수 없으므로, 최적의 발전 효율을 유지하기 어렵습니다.
• 강풍에 취약: 바람이 극단적으로 강해지면 스톨 효과만으로는 발전기를 보호하기 어려울 수 있습니다.

스톨 방식은 일반적으로 중소형 풍력발전기에서 많이 사용됩니다. 시스템이 단순하고 설치 및 유지 비용이 낮다는 장점이 있지만, 바람 상황에 따른 세밀한 제어는 어려운 방식입니다.

2. Active Pitch (액티브 피치) 시스템

Active Pitch(액티브 피치)는 피치 각도를 전자적 또는 유압식 시스템을 사용해 능동적으로 제어하는 방식입니다. 바람의 세기에 따라 날개 각도를 조정하여 발전기의 효율성을 최대화하고, 바람이 너무 강해지면 날개를 피치 시스템을 통해 완전히 회전시키거나 중단하여 발전기를 보호할 수 있습니다.

액티브 피치 시스템의 특징:

• 능동적인 제어: 센서와 제어 시스템을 통해 실시간으로 날개의 각도를 조절할 수 있습니다.
• 효율성 극대화: 다양한 바람 조건에서도 최적의 각도를 유지할 수 있어 최대한의 발전량을 확보할 수 있습니다.
• 안전성: 강풍이나 폭풍 같은 극한 상황에서 날개를 멈추거나 각도를 크게 조정하여 발전기를 보호할 수 있습니다.

단점:

• 복잡성: 시스템이 복잡하고, 유지보수 및 초기 설치 비용이 높습니다.
• 기술적 문제: 전자적, 유압식 장치의 고장 가능성이 있으며, 고장 시 발전 효율이 저하되거나 안전 문제가 발생할 수 있습니다.

액티브 피치 시스템은 대형 풍력발전기에서 주로 사용되며, 풍력발전 효율을 극대화하고 발전기의 수명을 늘리는 데 매우 효과적인 방식입니다.

3. Passive Pitch (패시브 피치) 시스템

Passive Pitch(패시브 피치)는 바람의 압력과 날개에 가해지는 힘에 따라 자동으로 날개 각도가 변하는 시스템입니다. 이 시스템은 날개가 기계적인 방식으로 바람의 세기에 맞추어 자동으로 각도를 조정하는 방식으로, 액티브 피치처럼 전자적 제어 시스템을 필요로 하지 않습니다.

패시브 피치 시스템의 특징:

• 자동 조정: 날개 자체가 바람에 의해 각도를 조정하는 방식으로, 별도의 제어 시스템이 필요하지 않습니다.
• 단순성: 복잡한 전자적 시스템이 없기 때문에 유지보수가 간단합니다.
• 비용 절감: 액티브 피치 시스템에 비해 설치와 유지비용이 적게 듭니다.

단점:

• 제어 한계: 날개의 각도가 자동으로 조정되지만, 능동적으로 조절하는 액티브 피치보다는 정밀한 제어가 어렵습니다.
• 효율성 제한: 바람 상황에 따라 날개 각도가 완벽하게 조정되지 않을 수 있어, 발전 효율이 다소 떨어질 수 있습니다.

패시브 피치 시스템은 스톨 방식과 액티브 피치 방식의 중간 형태로, 시스템의 단순성과 자동화 기능을 결합한 방식입니다. 주로 소형 풍력발전기에서 사용되며, 유지 관리가 간편하고 비용이 적게 드는 것이 특징입니다.

각 피치 시스템의 비교

종류	제어 방식	주요 특징	장점	단점
Stall	고정된 각도	바람 저항으로 속도 조절	단순함, 저비용	제어 불가, 효율성 낮음
Active	전자적/유압식 제어	능동적 날개 각도 조절	고효율, 안전성	복잡한 유지보수, 고비용
Passive	바람에 따라 자동 조정	날개의 자동 반응	단순한 구조, 저비용	제어 정밀도 낮음, 효율성 제한



풍력발전기의 피치 시스템은 발전기의 효율성과 안전성에 큰 영향을 미치는 중요한 요소입니다. 각 방식의 장단점을 고려하여 상황에 맞는 시스템을 선택하는 것이 매우 중요합니다. 스톨 방식은 소형 발전기에 적합하며, 유지 관리가 간편하고 비용이 적게 드는 반면, 액티브 피치는 대형 발전기에 적합하며 효율성과 안전성을 극대화할 수 있습니다. 패시브 피치는 그 중간 지점에 있는 방식으로, 소형에서 중형 발전기에 많이 사용됩니다.

피치 시스템을 적절히 선택하고 관리하면 풍력발전기의 장기적인 운영 비용을 절감하고, 효율을 극대화할 수 있습니다. 이를 통해 지속 가능한 에너지 발전에 기여할 수 있습니다.



3. Active Pitch의 종류

Active 피치 시스템은 크게 두 가지로 구분할 수 있습니다: 전기식 피치 시스템과 유압식 피치 시스템입니다. 이 두 시스템은 발전기의 날개 각도를 조정하는 방법에서 차이가 있으며, 각각의 장단점이 있습니다.

1. 전기식 피치 시스템 (Electrical Pitch System)

전기식 피치 시스템은 전기 모터를 사용하여 날개의 각도를 조정합니다. 이 시스템은 상대적으로 정밀한 제어가 가능하며, 일반적으로 유지 보수가 간편하다는 장점이 있습니다. 전기 모터가 빠르게 반응하여 날개의 각도를 미세하게 조절할 수 있어, 다양한 바람 조건에서도 정확하게 대응할 수 있습니다.

• 장점:
  • 정밀한 제어가 가능
  • 유지 보수가 비교적 간단
  • 빠른 반응 속도
• 단점:
  • 전기 모터에 대한 의존도가 높아 고장 시 대체가 필요
  • 고전압 전기 시스템으로 인해 안전에 대한 주의 필요

2. 유압식 피치 시스템 (Hydraulic Pitch System)

유압식 피치 시스템은 유체의 압력을 사용하여 날개의 각도를 조정하는 방식입니다. 이 시스템은 높은 강도와 내구성을 자랑하며, 대형 풍력발전기에서 주로 사용됩니다. 유압 시스템은 강한 바람이 불 때도 날개를 효과적으로 제어할 수 있어, 안정적인 작동이 가능합니다. 특히 유압 피치 시스템은 높은 하중을 견딜 수 있어, 극한의 날씨 조건에서도 발전기를 보호하는 데 유리합니다.

• 장점:
  • 높은 하중을 견딜 수 있음
  • 대형 풍력발전기에 적합
  • 내구성이 우수
• 단점:
  • 유지 보수 비용이 전기식에 비해 높음
  • 유압 시스템의 누유(leakage) 가능성
  • 제어의 정밀도는 전기식에 비해 다소 떨어질 수 있음

4. 피치 시스템의 중요성

풍력발전기의 피치 시스템은 발전기의 성능을 최적화하고, 안전성을 유지하는 데 있어 핵심적인 역할을 합니다. 피치 시스템이 없으면 발전기는 바람의 세기에 따라 날개가 무작위로 회전하게 되며, 이는 발전 효율의 저하와 장비 손상의 위험을 증가시킬 수 있습니다. 따라서, 피치 시스템의 적절한 설계와 유지 보수는 풍력발전기의 수명을 연장하고, 장기적인 운영 비용을 절감하는 데 필수적입니다.



5. 피치 시스템의 유지보수

피치 시스템은 매우 중요한 장치이기 때문에 정기적인 유지 보수가 필요합니다. 특히 전기식 피치 시스템의 경우 모터와 전기 부품의 점검이 필요하며, 유압식 피치 시스템은 유압 장치의 상태와 유체의 누유 여부를 주기적으로 점검해야 합니다. 이러한 유지 보수를 통해 피치 시스템의 고장을 예방하고, 효율성을 극대화할 수 있습니다.



6. 결론

풍력발전기의 피치 시스템은 바람의 조건에 따라 날개의 각도를 조절해 발전 효율을 극대화하고, 발전기의 안전을 보장하는 핵심적인 기술입니다. 전기식과 유압식 두 가지 피치 시스템은 각각의 특성에 따라 다른 상황에서 장점을 발휘하며, 발전기 운영자들은 이 두 시스템의 차이점을 고려해 적합한 시스템을 선택해야 합니다. 풍력발전 산업의 발전과 함께 피치 시스템의 기술도 점점 더 정교해지고 있으며, 이를 통해 더욱 효율적이고 안전한 풍력발전이 가능해질 것입니다.

지속 가능한 에너지를 위한 핵심 기술인 피치 시스템의 발전과 효율적인 관리가 앞으로도 중요한 역할을 할 것으로 기대됩니다.
