풍력발전기의 요(Yaw) 시스템이란?

풍력발전의 중요한 시스템 중 하나가 요(Yaw) 시스템입니다. 요 시스템은 풍력발전기의 터빈이 바람의 방향에 맞춰 회전할 수 있도록 돕는 장치로, 터빈이 항상 최적의 위치에서 바람을 받아 전력을 최대한 생산할 수 있게 합니다.

이번 글에서는 풍력발전기의 요 시스템이 무엇인지, 그 작동 원리와 구성 요소인 요 베어링(Yaw Bearing)과 요 브레이크(Yaw Brake)에 대해 알아보겠습니다.



1. Yaw 시스템의 역할

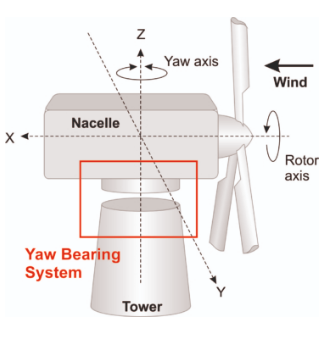

요 시스템(Yaw System)은 풍력발전기의 나셀(nacelle, 발전기의 주요 기계적 장치가 들어있는 부분)을 회전시켜 발전기의 날개가 항상 바람을 정확히 맞추게 하는 역할을 합니다. 바람이 특정 방향에서 불어올 때 발전기의 날개가 바람을 제대로 받지 못하면 효율이 급격히 떨어지기 때문에, 요 시스템이 풍향을 감지하여 나셀을 회전시키는 것이 중요합니다.

요 시스템의 작동 방식:

• 풍향 센서가 바람의 방향을 실시간으로 감지합니다.
• 바람의 방향이 변하면 요 시스템은 모터나 기어박스를 통해 나셀을 회전시킵니다.
• 이를 통해 날개는 항상 바람을 직접 받아 최적의 속도로 회전하게 됩니다.

요 시스템은 풍력발전기의 출력 성능을 극대화하기 위한 필수 장치입니다. 바람의 방향이 시시각각 변하는 환경에서 터빈이 계속해서 바람을 정면으로 받도록 보정해 줍니다.

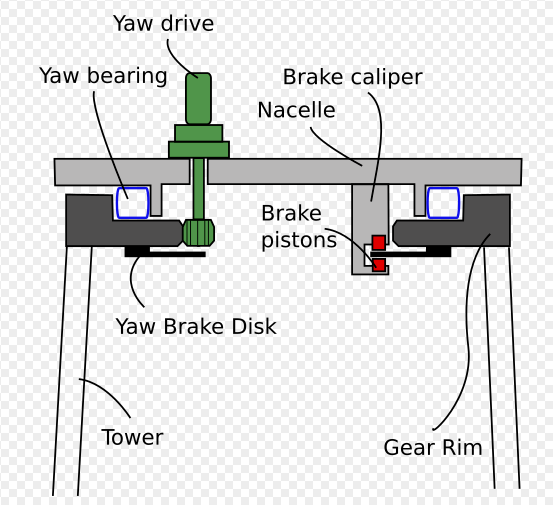

2. Yaw 시스템의 주요 구성 요소

요 시스템은 크게 요 베어링(Yaw Bearing)과 요 브레이크(Yaw Brake)로 구성됩니다. 이 두 구성 요소는 터빈의 나셀을 회전시키고, 동시에 안전하게 고정시키는 역할을 합니다. 각 요소의 역할과 작동 원리에 대해 자세히 알아보겠습니다.

1. 요 베어링(Yaw Bearing)

요 베어링(Yaw Bearing)은 나셀을 회전시키는 과정에서 발생하는 기계적 하중을 견디고, 나셀이 매끄럽게 회전할 수 있도록 도와주는 장치입니다. 나셀은 풍력발전기의 무게 중심이기 때문에 매우 무겁고, 큰 바람 하중을 받습니다. 따라서 요 베어링은 나셀과 타워 사이에서 안정적으로 하중을 분산시키는 중요한 역할을 합니다.

요 베어링의 주요 기능:

• 하중 분산: 풍력발전기는 수직 및 수평으로 강한 바람을 받기 때문에, 요 베어링은 나셀의 하중을 분산시켜 나셀의 구조적인 무게와 바람으로 인한 하중을 효과적으로 흡수합니다.
• 회전 지원: 요 시스템이 작동할 때 나셀이 원활하게 회전할 수 있도록 마찰을 최소화하는 역할을 합니다.

요 베어링의 중요성:

요 베어링이 없다면, 나셀은 회전할 때 심각한 마찰과 부하를 견뎌야 하기 때문에 시스템의 내구성이 크게 떨어질 수 있습니다. 요 베어링은 이러한 마모를 방지하고, 나셀의 원활한 회전을 돕는 핵심 부품입니다.

또한 요 베어링은 장시간 바람의 하중을 견뎌야 하기 때문에, 매우 견고한 소재로 제작됩니다. 강철이나 특수 합금으로 만들어지며, 정기적인 유지보수를 통해 오일 또는 그리스로 윤활 처리를 해야 긴 수명을 보장할 수 있습니다.

2. 요 브레이크(Yaw Brake)

요 브레이크(Yaw Brake)는 나셀의 회전을 제어하고, 나셀이 바람의 방향에 맞춰 정해진 위치에 고정되도록 하는 장치입니다. 요 브레이크는 요 모터가 나셀을 바람 방향으로 회전시킨 후, 정확한 위치에서 나셀의 움직임을 멈추고 고정하는 역할을 합니다. 이 장치는 요 시스템이 불필요하게 회전하는 것을 방지하고, 바람의 급격한 변화에 따른 구조적 손상을 예방하는 데 중요한 역할을 합니다.

요 브레이크의 주요 기능:

• 나셀 고정: 나셀이 바람 방향에 맞춰 회전한 후, 요 브레이크는 나셀을 그 위치에 고정하여 불필요한 회전이나 움직임을 방지합니다.
• 안전성 확보: 바람이 급격히 변화하거나 풍속이 강해질 경우, 요 브레이크는 나셀이 그 자리에 고정되도록 하여 구조적 손상을 방지합니다.
• 진동 감소: 바람의 불규칙한 변화로 인한 나셀의 진동을 최소화하고, 시스템 전체의 안정성을 향상시킵니다.

요 브레이크의 유형:

• 유압식 브레이크: 대부분의 풍력발전기는 유압 시스템을 사용하여 요 브레이크를 작동시킵니다. 유압식 브레이크는 큰 힘을 제공할 수 있으며, 정밀하게 나셀을 고정할 수 있습니다.
• 기계식 브레이크: 소형 풍력발전기에서는 기계식 브레이크를 사용할 수 있으며, 간단한 구조로 작동하지만 강력한 바람 하중을 견디는 데는 유압식보다 효율이 떨어질 수 있습니다.

3. Yaw 시스템의 유지보수와 관리

요 시스템은 매우 중요한 역할을 하는 만큼, 정기적인 유지보수가 필요합니다. 나셀의 회전이 원활하지 않거나 요 브레이크가 제대로 작동하지 않으면, 발전기의 효율성이 급격히 떨어지고, 안전성 문제도 발생할 수 있습니다.

유지보수에서 중요한 점:

1. 요 베어링 윤활 관리: 요 베어링의 마찰을 줄이고 원활한 회전을 유지하기 위해 정기적인 윤활 처리가 필요합니다. 오일이나 그리스를 사용해 마모를 방지해야 합니다.
2. 요 브레이크 점검: 요 브레이크가 제대로 작동하는지, 브레이크 패드의 마모 상태를 주기적으로 점검해야 합니다. 유압식 브레이크의 경우, 유압 시스템의 누유 여부도 확인이 필요합니다.
3. 센서 및 제어 시스템 점검: 요 시스템의 핵심인 풍향 센서와 제어 시스템이 정확하게 작동하는지 주기적으로 확인해야 합니다. 센서가 오작동하면 나셀이 잘못된 방향으로 회전할 수 있습니다.

4. Yaw 시스템의 중요성

풍력발전기의 요 시스템은 바람의 방향을 실시간으로 추적하고 나셀을 적절하게 회전시킴으로써 발전기의 효율성을 극대화하는 중요한 장치입니다. 요 시스템이 없다면, 터빈은 바람의 변화에 제대로 대응할 수 없어 발전 효율이 크게 떨어지게 됩니다. 또한, 나셀의 회전이 바람에 맞추어 정확하게 이루어지지 않으면 구조적 손상이 발생할 위험이 크며, 이는 발전기의 수명에 영향을 줄 수 있습니다.



5. 결론

풍력발전기의 요 시스템은 터빈이 바람의 방향을 따라 효율적으로 회전할 수 있도록 돕는 필수적인 장치입니다. 이 시스템의 핵심 구성 요소인 요 베어링과 요 브레이크는 각각 나셀의 회전을 지원하고 고정하는 역할을 하며, 이를 통해 터빈의 안정성과 효율성을 동시에 확보합니다. 정기적인 유지보수와 관리가 필수적이며, 이는 풍력발전기의 장기적인 성능과 안전성을 보장하는 데 중요한 역할을 합니다.

지속 가능한 에너지를 위한 발전기 기술이 발전함에 따라, 요 시스템의 중요성은 더욱 부각될 것입니다. 풍력발전기를 최적의 상태로 유지하려면 요 시스템의 기능을 잘 이해하고 관리하는 것이 필수적입니다.
